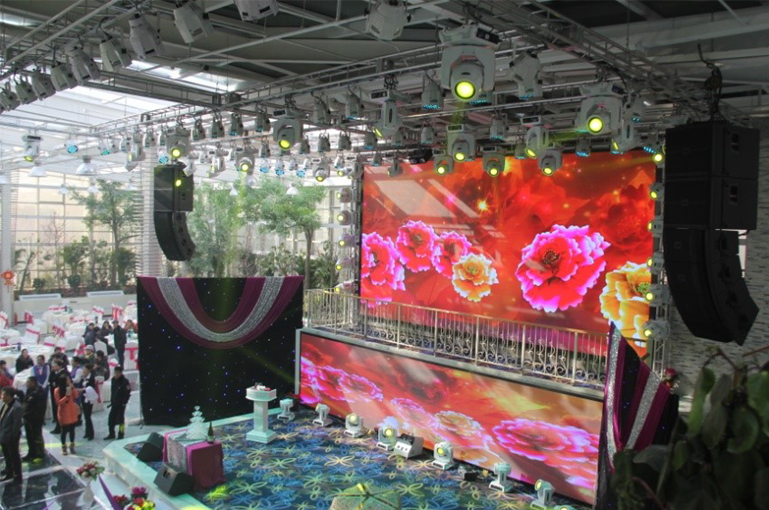

中心幼兒園需在多功能廳安裝一塊全彩LED電子顯示屏,作為幼兒舞蹈排練、節目演出,年會等各活動時的顯示產品,取代了投影機,投影幕等產品。LED顯示屏的安裝包括調試、 保險、 運輸、 裝卸、 驗收、 保修、 人員培訓等。LED顯示屏的施工包括鋼結構施工、 邊框裝飾和布線等內容,具體組成部分如下:
1.LED顯示屏部分, 包括LED顯示單元. 模組配電箱. 控制器等.
2.LED電子顯示屏控制系統部分, 包括控制主機、 音視頻處理器、 數據分配和掃描設備、通訊、 系統顯示、管理軟件等、 整個LED系統設計為完整地計算機網絡,通過多媒體音視頻控制技術,可以將多種形式的音視頻源引入控制系統。
3.關于LED顯示屏的線管、 橋架預留情況,根據甲方有要求,查閱圖紙。
4.低壓配電系統, 配電系統具備自動控制功能, 控制主機通過控制系統對電子顯示屏完成分步上電,并且及時將系統用電運行情況和故障信息傳輸給控制中心,以便及時處理。
5.綜合浪涌防護系統、 包括配電系統、 控制系統、 數據傳輸?shù)确览擞勘Wo(hù)設計。
6.鋼結構設計和安裝:包括LED屏面總體設計, 屏框和鋼結構設計施工, 屏面有效顯示部分的組合式安裝,結構設計安裝, 顯示屏后的安裝維修金屬平臺和支架設計安裝, 顯示屏內照明和維修用電源插座線路設計和安裝。
1.系統整體設計需要提供LED顯示產品設計. 結合項目具體要求整體性實施的深化設計. 全部設備. 控制. 配電. 安裝. 維護及調試等. 直至竣工驗收合格.
2.LED顯示單元采用靈活單元設計. 單元外觀材料穩定性好. 具有仿燃. 抗紫外線. 抗氧化. 抗腐蝕. 不易生銹等特性. 結構封裝工藝先進.
3.LED顯示單元工藝滿足:精細. 平整. 堅固. 單元一體化設計. 易于安裝. 拆卸和帶電維護. 顯示單元具有防潮. 防腐蝕. 防燃. 防塵. 防高低溫. 防靜電. 抗電磁干擾.抗震動及電路保護等功能.
4.LED顯示單元及整個系統具有很好的抗磁電干擾的性能. 符合國際電磁兼容標準.
5.LED顯示系統采用恒流源驅動控制. 驅動芯片具有16IT顏色處理及10IT灰度處理能力.
6.LED顯示單元內部設計有獨立散熱循環. 組件材料具有良好的導熱性能. 散熱設計可以保證顯示單元內外環境溫度的均衡. 確保顯示單元系統穩定運行.
7.LED顯示系統的音. 視頻接口和對音. 視頻內部處理滿足廣播電視規范. 顯示屏能夠結合廣播電視信號的特點. 對電視播出信號提供逼真. 完整. 高質量的LED顯示.
8.電子顯示屏幕顯示圖像色彩柔和逼真. 層次感和立體感強. 亮度色彩顯示均勻一致. 實現真正色彩還原. 達到廣播級1024級灰度.
9.系統工作穩定可靠. 抗干能力強. 連續工作72小時以上. 控制系統軟件操作界面人性化設計. 操作簡單. 控制軟件必須為無所有權爭議軟件. 軟件終身免費升級更新.
10.LED顯示單元獨立控制. 單元故障不影響整屏使用. 單元支持帶電熱插拔. 單元更換后通過系統校正. 保證整屏顯示的均勻一致.
11.系統配電采用放射式和樹干式結合的配電方式. 能夠?qū)⒁蚓植侩娫垂收蠋?lái)的黑屏面積減少到最小. 配電系統有浪涌保護. 短路. 斷路. 過流. 過壓. 欠壓以及漏電保護措施. 配電柜應具備防水. 防銹. 防腐能力. 保證系統運行時的安全性和可靠性. 配件系統在停電后保證至少1小時以上的設備正常工作.
LED顯示屏能實時顯示高速度. 高清晰度. 色彩豐富的動態圖像. 顯示與播放可與控制計算機顯示器上的內容點點對應. LED顯示屏上的圖像色彩. 縮放比例和顯示尺寸. 還可通過計算機上任意調整. 滿足CVBS/RCA/S-Video/YUV/VGA/DVI等信號接入. 支持格式包括但不限于MPA/AVI/ASF/WMV/RM/RMVB/MOV/SWF/VQF/DAC/MP3PRO/WMA等. 可顯示各種視頻. 圖形. 文字. 顯示效果穩定. 清晰. 可靠. 無盲點和常亮點. 馬賽克等. 相關功能約定如下. 包括但不限于:
(1).圖片顯示:可顯示多種格式的圖. 包括但不限于bmp;jpg;gif;wmf等.
(2).文字顯示:支持多種語言系統. 可任意顯示中蒙英文各種簡. 繁字體. 有多種顯示方式. 變換靈活.
(3).動畫播放:可顯示由動畫軟件制作的圖文動畫內容.
(4).表格顯示:可繪制各種表格顯示. 表內數據即可通過專用的編輯軟件人工輸入和更改. 也可通過專用軟件從網上數據庫中自動采集顯示.
(5).視頻顯示:接入視頻圖像. 電視. 攝像. 影碟等視頻信號. 可收看并播放各頻道的電視節目或各種視頻文件.
(6).組合顯示:利用編輯軟件可將文字. 圖片. 表格. 動畫和視頻進行組合. 疊加顯示.
(7).時間顯示:可采集計算機內的當前時間. 并適時分幅顯示. 內容可包括:年.月.日.星期.時.分.秒等.
(8).溫度顯示接入溫度傳感器. 顯示屏可實時顯示當前溫度.
(9).多種播放方式.如:翻頁. 移動. 縮小. 放大. 閃爍. 開窗和滾動等方式.
(10).通過軟件調節亮度. 對比度. 飽和度. 色度.
(1).顯示屏可以直接接入并播放有限電視節目. 兼容高清數字電視(HDTV).
(2).可以直接接入并播放現場攝像機. 清晰. 無閃爍的實時顯示視頻圖像. 實現各種節目的現場直播.
(3). LED點照片具備播放錄像機.影碟機(TV. VCD. DVD. LD)等視頻節目. 滿足播放的基本需求.
(4). 直接支持播放AVI. MOV. MPG. DAT. VOB等五種格式的視頻文件.
(5). 亮度. 對比度 飽和度 色度可以通過軟件簡便調節.
(6).具有重迭(VGA+VIDE). 影像(Video). VGA三種顯示模式.
(7). 具有Video影像壓縮控制功能.
(8). 具有畫面移動補償功能.
(9). 有一路音頻信號提供給功效使用. 并預留至少2路攝像視頻輸入接口.
(10). 具有與微機同步顯示功能. 即所謂的所見即所得.
(11). 預留有可以接入各類硬盤播放器. MP4等將來流行的播放器的接口.
顯示系統支持模擬和數字視頻源格式. 包括CVBS(復合視頻). S-Video.YCbCr(隔行分量).YPbPr(逐行分量)RGBHV(VGADSUB15接口).DVI-I.SDI以及HDSDI(標清. 高清串行數字視頻)
•可實現多窗口顯示,多窗口信號疊加,且窗口位置和大小可任意設定;
•各窗口顯示內容均可為不同文字、圖像、視頻信號、動畫或時間信息;
LED電子顯示屏具備實時顯示彩色視頻圖像,實時現場轉播,轉播廣播電視、錄像機、影碟機等視頻節目;可在文藝表演時實時轉播,或播放背景畫面等;可以實現:
•多窗口同時播放不同比例的畫面及文字;
•實時顯示真彩色視頻圖像,實現現場轉播;
•播放錄像機、影碟機(VCD、DVD)、VCR輸出的s端口和復合視頻以及各種自制的基于PC的數字視頻信號,支持PAL、NTSC、VGA等各種信號制式;
•播放AVI、MOV、MPEG、DAT、VOB等計算機支持的各種格式視頻文件;
•支持網絡流媒體和視頻點播(VOB)文件的播放;
•通過軟件調節亮度、對比度、飽和度、色度;
•具有水平/垂直位置補償功能;
•具有同步音頻處理端口,能夠滿足本系統現場播放立體聲音響的要求
•可以顯示各種計算機信息,具有豐富的播放方式,顯示滾動信息、通知、標語口號等,存儲數據信息容量大;
•播出系統具有多媒體軟件,可靈活輸入及播出多種信息,可播放文本信息,播放形式多樣,消息循環撥出,字體字號任意選擇,可設置播放速度,可與動畫、圖像同時播出;
•顯示信息由用戶進行自由組合編輯,并支持節目表方式,將常規顯示內容進行排列,每一顯示內容可單獨編輯,可自動定時循環播放、自動切換等,也可由控制中心進行插播干預;
•支持各種格式圖形圖像文件的播放。如:BMP、TGA、TIF、JPG、GIF、DIB等;
•可顯示中文(含繁體字)等多種文字字體,支持其它外文文字的顯示,如英文、日文、西班牙文、德文、法文、希臘文、拉丁文、俄文、韓文等;多種字體和字型可供選擇;
•豐富的播放方式,播出方式有單行左移、多行上移、左右拉、上下推、旋轉、縮小、放大、閃爍、飄雪、滾屏等多種方式,提供畫面和文字的滾動、移動、中開、中合、閃爍、淡變、飛動顯示、反白、百頁窗飄雪等多種的顯示方式;
•其它公眾信息的發布功能。
•通過標準網絡接口(RJ-45)和TCP/IP通訊協議等,提供支持以太網接入功能,既可以實現顯示數據的網絡采集,又為遠程控制提供了條件;可與內部信息網相聯,共享網絡資源、播出網絡信息、接受網絡控制;
•通過網絡連接(無線和有線),提供專門開發的數據庫接口軟件,能夠從網絡數據庫中提取需要的字段進行編排和顯示;
•通過網絡連接,訪問公司的網址,可以下載顯示屏控制軟件,方便實現軟件升級,并可以在網上實時解答用戶使用疑難;
•通過AUDIO及音響設備實現音頻信號的接入和輸出,可實現聲音信號和LED顯示屏圖象信號的同步,并可與現場的廣播系統相連接;
•通過硬件映射技術實現系統同步控制:顯示屏顯示內容與計算機VGA顯示輸出的關系為像素一一對應,同步顯示;
•采用智能化安全配電系統,當電源出現過壓、過流、欠壓、缺相、短路、漏電等情況時提供保護功能;配電設備(低壓電器)選用具有過壓、過流、欠壓、缺相、短路、漏電等保護功能的產品;
•當系統溫度過高、通訊中斷等嚴重錯誤時,自動關閉并報警,保證系統運行時的安全性和可靠性;
•系統通過亮度傳感器,可自動感知環境亮度,調整顯示屏的亮度,以達到理想的視覺效果;對顯示屏亮度也可進行人為干預、定時調整和手動調整。
LED顯示屏系統在設計過程中將以下因素作為追求目標:
(1)實用性:充分考慮客戶需求,系統的功能符合用戶應用的實際需要,操控方法符合用戶的操作習慣。
(2)可行性:設計方案適應性好、可操作性強,易于拓展變更,最大限度地滿足客戶的個性需求。
(3)可靠性:LED系統運行安全、可靠、穩定,并提供可靠的售后服務,充分體現系統的使用價值。
(4)先進性:擁有LED應用技術研發團隊和試驗檢測設備,充分借鑒、利用國內外新技術,選擇主流品牌原材料,打造成可靠的系統集成。
(5)規范性:系統設計符合國家有關的法規和標準。
(6)經濟性:系統設計和工程施工中的每個細節均從用戶角度出發,追求最佳性?xún)r(jià)比。
(7)可拓展和易升級性:全面分析本行業現有技術條件與未來發展趨勢,系統設計充分考慮未來一定時期內可能發生的技術擴展和升級,確保用戶手中的系統在一定時期內不落后于電子產品技術的快速發展進程。
(8)節能環保性:采用高發光效率器件,結合研發技術,使全彩顯示屏的實際使用功率降低到平均功耗350-450以?xún)?nèi),是真正的節能產品。
在生產過程中所有零配件及焊接材料均使用環保產品。
五、系統設計的規范和標準
整個系統要符合“建筑智能化系統等級評定辦法”所規定的等級標準,滿足建筑、公共安全標準、信息技術規范,以及國家已發布實行的其他要求及規范。
系統實施所涉及的標準和規范,必須符合中華人民共和國有關條例及規范:
《LED顯示屏通用規范》 (SJ/T11141-2012)
《LED屏檢測方法》 SJ/T11281-2003)
《發光二極管(LED)顯示屏測試方法》 (SJ/T11281-2007)
《信息技術設備(包括電氣事務設備)的安全》 (GB 4943-95)
《運輸包裝收發貨標志》 (GB 6388-86)
《建筑工程質量檢驗評定標準》 (GBJ301-88)
包裝儲運圖示標志 (GB191-90)
電工電子產品基本環境試驗規程試驗A:低溫試驗方法 (GB2423.1-89)
電工電子產品基本環境試驗規程試驗B:高溫試驗方法 (GB2423.2-89)
電工電子產品基本環境試驗規程試驗Ca 恒定濕熱試驗方法 GB2423.3-89)
信息技術設備(包括電氣事務設備)的安全 (GB4943-95)
運輸包裝收發貨標志 (GB6388-86)
電子測量?jī)x器振動試驗 (GB6587.4-86)
電子測量?jī)x器運輸試驗 (GB6587.6-86)
電子測量?jī)x器質量檢驗規則 (GB6593-86)
微型數字電子計算機通用技術條件 (GB9813-88)
電子測量?jī)x器可靠性試驗 (GB11463-89)
電子測量?jī)x器包裝、標志、貯存要求 (SJ/T 10463-1993)
智能建筑設計標準 (GB/T 50314-2006)
智能建筑工程質量驗收規范 (GB50339-2003)
智能建筑工程施工規范 (GB50606-2010)
智能建筑工程檢測規程 (CECS 182:2005)
鋼結構設計規范 (GB 50017-2003)
建筑結構荷載規范(2006年版) (GB 50009-2001)
以上所列的主要技術標準和規范,如未能達到國際或國內新標準,我公司在設計及選用設備、材料時,依據新標準,并提供所采用標準的新版本資料。我公司采用其它標準和規范時,注明是采用何種標準,并應保證達到或優于以上所列的相關標準。
四、LED顯示屏設備及材料選型

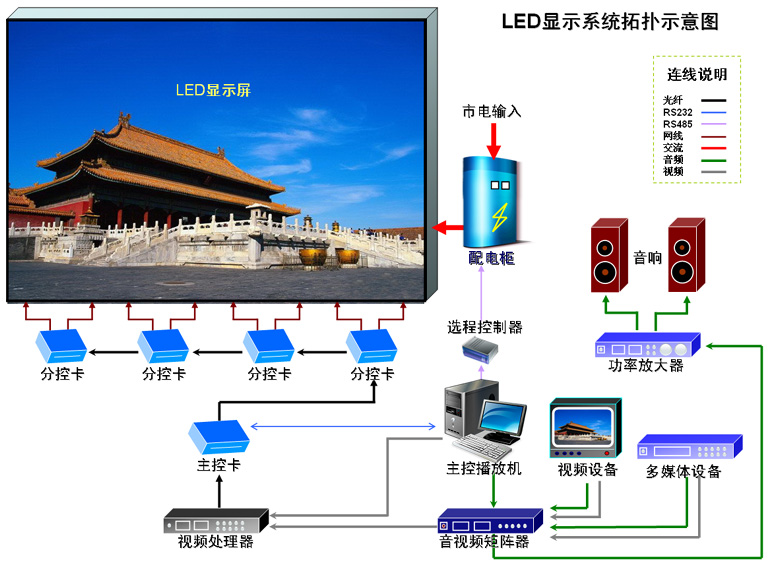

1、LED電子顯示屏系統構成
LED電子屏顯示系統由三大主要子系統構成:信號系統,控制系統、LED顯示屏系統。除了三大系統以外,根據具體應用情況還包括配電系統、通訊傳輸系統、視頻編輯系統、音響系統等。
2、LED電子顯示屏信號系統
為整個系統提供播放所需的視頻、動畫及數碼圖像等各類信息素材,常用輸入設備為:
DVD(及其它碟片輸入設備)
TV(攝/錄像設備、視頻編/播設備、有線電視及現場轉播設備等)
圖片生成設備(掃描儀、照相機等)
PC計算機等

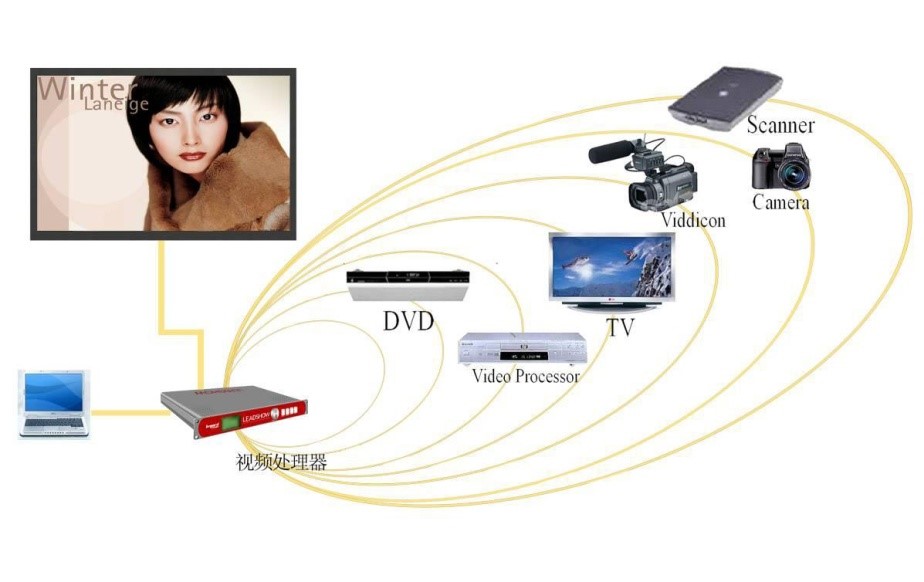

信號輸入示意圖:
3、控制系統
作為整個系統的中央控制部分,視頻處理器把不同的信號源數字化后,并對信號進行專業廣播級的高品質圖像處理,后由信號傳送至LED顯示屏。而由顯示系統控制軟件的PC進行控制或獨立工作控制LED顯示屏。
3.1 高集成度的控制系統
彩色控制系統由單張發送卡與多張接收卡構成。
3.2 控制特點
千兆技術,絕不抽幀。單卡最大支持1280×1024;
無需多媒體卡直接接DVI接口,價平性能又好;
一張多功能卡一張發送卡可帶任意多接收卡(即任意多塊顯示屏,可屏幕分割);
圖片質量清晰紅綠蘭可獨立進行任意γ校正,任意亮度調節;
亮度可調除256級軟件調節外,接收板有8級亮度調節接口,可對顯示屏進行手動或自動亮度調節;
遠距離傳送采用可靠的數據傳輸技術,使用千兆網高速數據通訊芯片,防靜電,防雷擊,支持無中繼的遠距離傳輸。
穩定可靠采用新技術,使用(200萬門)FPGA器件,提高了控制系統的穩定性、可靠性,并可支持在線升級。
4、LED顯示屏系統
各種輸入視頻源信號,通過控制系統處理后,傳輸?shù)絃ED模塊上進行顯示,同時LED模塊要安裝在特定的鋼結構上。
4.1. 核心部件
名稱 品牌 產地
紅色LED 晶元 臺灣
綠色LED 晶元 臺灣
藍色LED 晶元 臺灣
恒流源 MBI5024 臺灣聚積
PCB板材 香港健韜A+級 香港
電源線材 金龍羽 深圳
開關電源 誠聯 中國常州
電容、電阻 村田 日本
套件 GE的高性能工程原料 美國
4.2發光二極管(LED)
LED(Light Emitting Diode)是發光二極管的英文簡稱。是一種藉外加電壓激發電子而放射出光(電能→光)的光電半導體元件。
目前,顯示屏應用的高亮度LED(>1800mcd),其晶片材料即芯片,多采用AlGaAs(砷化鋁鎵)、AlGaInP(磷化鋁銦鎵)及GaInN(氮化銦鎵)等。晶片的材料選擇及生產工藝的優劣直接影響成品LED的顏色、發光效率、電流、特性曲線等諸多關鍵因素。而LED中,支架、晶片的位置及樹脂的加工則會影響發光角度、均勻性等因素。
4.3 專用灰度控制芯片
我公司采用聚積,該款芯片是經過市場檢驗,較高的穩定性得到了市場的認可。
★簡單性:由于系統復雜的數據轉換部分都以芯片內部邏輯的形式實現,使系統變得非常簡單。
★易維護性:與簡單性直接相關的是系統的易維護性,由于免去了復雜的控制部分,系統維護變成了一項由初級技術人員就可以完成的工作,這既降低了總體維護成本、又提高了用戶滿意度。
★高可靠性:系統控制部分的簡單進一步帶來了系統的高可靠性,這也主要是因?yàn)榧尚酒夹g(shù)相比于分離器件技術具有數倍的穩定性。
★高性?xún)r(jià)比:系統以可靠的性能實現屏幕基色4096級灰度的控制,圖象顯示逼真、自然,實現同等顯示控制效果的FPGA系統。
★單元化、結構化設計:與目前行業的發展方向相一致,大型顯示屏系統在屏體結構上采用單元化設計,系統連線直觀簡便,不但保證了顯示屏體的大小可以根據需要拼接調整,而且使系統的安裝、調試與維護變得極為簡便,從而最大程度地降低顯示屏系統的不可見故障率。
★工業化可靠性設計:系統采用單元化設計,取代了傳統設計中大量的分離器件,使系統的可靠性與穩定性大幅度提高。
★全套方案組成:系統包含數據源、傳輸設備、數據處理、數據分配及軟件管理工具等,使LED顯示屏的建設變?yōu)楹?jiǎn)單標準化。該技術在實際應用過程不斷得到發展與完善,已經成為一套成熟、穩定、便于實施的系統方案。
★等同CRT的顯示效果:LED顯示屏核心的性能指標是對每一基色(紅、綠、蘭)所實現的灰度即亮度等級,目前國際的顯示標準是要求每一基色達到視覺的256級灰度。專用灰度控制芯片內置的處理邏輯可以輸出達到4096級的灰度,并從中選取與CRT顯示器相擬合的256級灰度輸出,使整體圖像效果更加清晰、逼真,富有感染力。
★高解析度和高刷新頻率:除了灰度等級之外,顯示屏的另外兩個性能指標是其解析度和刷新頻率。由于LED顯示屏本身的特點和要求,傳統的解決方案往往要以喪失其中的一項或兩項標準作為另一項指標提高的代價。由于芯片每個管腳的每秒數據輸出量達到1兆,遠遠超過了傳統方案的數據輸出能力,從而使該問題在根本上得到解決。本全彩系統可以在同時支持1024×768的屏幕解析度和高達400Hz的屏幕刷新頻率,遠遠超過了傳統解決方案的性能指標,使顯示畫面穩定、無閃爍、無拖尾。
4.4 顯示屏單元板模組
顯示系統畫面清晰,無閃點,無色彩失真;使用高亮度、寬視角的LED芯片;獨特的LED模組組輕、薄設計與巧妙的外部設計相結合;結構工藝改善畫面的一致性,拼裝縫際大大縮小,觀看者可以從不同的角度看到高質量無失真的畫面效果。
表貼顯示屏單元板
★ PC+玻璃纖維材料注塑成形。
★ 遮陽帽表面采用麻紋處理,進一步消除鏡面反射光。
★ 面罩正面分布鋸齒紋,燈管可有效進行的漫反射混光。
★ 面罩正面噴涂抗UV高溫啞光黑油, 不反光且墨色一致。
★ 高性能阻燃工程塑料+金屬材料
精美的結構
每個模組線材與電子元器件合理運用確保了模組的平整度,同時大大提升了散熱性能;
高性能的PC材料和面罩合理設計極大提高了顯示的對比度。
箱體保證、高強度、高平整度。
采用LED單元模組設計,支持任何尺寸、任何形狀的創意顯示設計。支持單燈單點維護,既美觀且方便實用。
前后腔體的設計使箱體內部形成特定的氣流,從而構成了一套完整的散熱管理系統。
單元模組在外觀上體現了產品的高端定位,而且內壁的特殊表面處理工藝確保了產品實現防電磁干擾等安全性防護功能;
超高可靠性
由全球知名廠商提供的高質量DIPLED燈,通過穩定水平的封裝工藝,保證了顯示屏的使用壽命及顯示效果;
從產品設計、采購、生產到安裝調試,每一步都經過嚴格的評審、驗證和檢驗,確保產品質量的可靠,不斷改善生產和品檢方面的各個細小環節,并且在運行期間可對箱體進行維護和更換,而不會影響其他箱體的正常運行,保證了系統的可靠性。采用ERP生產制造管理系統,大大提升了公司生產管理能力。
整體化的機械設計及組裝工藝,使產品在運輸、安裝等過程中遭受的損害降至最低,大大提升了產品的可靠性。
完備的功能
LED燈的開路和短路檢測
具有現場二次調節亮度和色度的能力
屏體溫度和風扇狀態檢測
雙向傳輸,自動檢測傳輸方向
備有網絡接口,可實現遠端控制
智能
廣播級的視頻處理設備實現了12bit 的圖像灰度(4096級)輸出;
16bit顏色處理能力使整屏的顏色組合達到6861881344色;
由知名廠商提供的高水準的電子元器件及線材各種配置,保證了顯示屏的使用壽命和顯示效果;色彩還原一致性非常好,圖像逼真;
開關電源功率因數達到0.95,并且具備過壓、欠壓保護、過流保護和自恢復功能。
自動識別信號的輸入與輸出,使得整屏的連接極為方便。
超高的分辨率為您提供了更短視距、更平滑的圖像顯示。通過中祥科技專業的視頻圖像處理技術,仿佛帶您回歸到真實的自然世界。
5、 箱體結構圖片
★ 新型材料:LED室內顯示屏的單元箱體采用專用鋁合金型材制造,(本項目為簡易鐵箱)。
★ 尺寸精度高:箱體間的幾何形狀和尺寸設計偏差僅為0.02毫米,因此,單元箱體大小幾乎一致,組裝后,間隙均勻,全部單元箱體均在同一立面內,因此,整個屏幕非常平整,效果好。
★ 拆卸維護方便:整個屏幕安裝好后,要想取出其中任一個單元箱體,只需將該箱體的四角專用連接件取下,正常維護需時3分鐘,維修十分方便。
★ 屏體重量輕:采用鋁型材制造的單元箱體,重量比原來的老式鐵箱體輕了四分之三,減輕了整個屏體的重量。
★ 耐腐蝕性:鋁質箱體具有耐腐蝕性,可以20年不腐蝕。增加了產品的使用壽命
★ 散熱:箱體內部安裝有內風扇,以確保箱體內部連續的空氣對流,從而保證所有內部組件能均勻散熱(同時使散熱器更為有效地吸收熱量),阻止可能發生的熱量積累。
★ 安裝方便快捷:由于采用箱體獨立受力的安裝方式,使得安裝更加便捷,輕巧的模塊化的結構設計,可對箱體進行獨立拆裝和維護,而不會影響其他箱體的正常運行。在拆裝箱體時,可根據現場具體情況,采用前拆式或后拆式的。
7、LED電子顯示屏配電系統設計
LED顯示屏用耗電量大,需要配備專用的配電柜進行管理,配電柜內裝有空氣開關、熔斷器、交流接觸器、電流互感器、電壓互感器、電源防雷器等,配電柜門上還裝有電流表、電壓表、旋鈕開關和指示燈等。來保證LED電子屏正常工作。
本配電系統具備過壓、過流、欠壓、缺相、短路、斷路保護與報警功能。具備分步延時起動和分步延時斷電的功能,以減小顯示屏停、送電時對電網的沖擊。配電柜門上還配有各支路的手動開關和各支路電源通斷狀態指示燈。
2)電源連線
配電柜的每路輸出通過專門的多分支電源組合線(根據屏體大小的差異所配備的分支數也不同)連接到箱體的電源輸入口上;箱體之間通過級聯電纜供電,配電柜的每路電源輸出給箱體供電。
3)配電柜功能說明:
1,功率:可根據客戶要求功率配置回路數,可以定做(20KW,30KW,50KW,100KW等)
2,控制軟件可以使用PLC,諾瓦系統,靈星雨系統等;
3,避雷器:可根據客戶要求可以用德國OBO,ABB,德力西浪涌電流保護器;
4,通過以上軟件(PLC,諾瓦,靈星雨),可以實現對LED顯示屏的遠程有線控制商店及無線遙控上電,實現多時段智能定時開屏電源,極大方便了用戶的使用管理;
5,智能配電柜采用“分步延時上電”方式,避免了大負載對電網瞬間的沖擊,有效的保護了顯示屏體的電子元件,延長了顯示屏的使用壽命;
6,顯示屏的工作電源系統是具有遠程控制功能,可遠程報警和查詢電源工作情況,在控制室通過軟件直接開,關顯示屏;
7,具有短路,斷路,過流,過壓以及漏電等多種保護功能,系統軟件自動處理各種應急情況;
8,具有多時段智能定時開關顯示屏的功能,實現無人職守;
9,當電源系統發生嚴重錯誤時,能自動關閉顯示屏,報警,保證系統運行時的安全性和可靠性;
4)智能配電柜特點介紹
1,遠程通訊:當通訊距離1-2公里以?xún)?nèi)時,可以在通訊線路中安裝一對RS422\RS232的通訊模塊;如果通訊距離在幾公里甚至幾十公里時,此時應采用光纖通訊;
2,電源監測:為減少大功率顯示屏啟動時對電網的沖擊,顯示屏電源分步延時上電,控制界面上的狀態柜里有各種電源的上電狀態指示燈;界面 顯示相應的電壓、電流參數,當參數超過預設值時系統發出報警,當超過設定關機限制時關閉系統。
3、溫、濕度檢測:控制電腦監控界面可對顯示屏進行溫度濕度顯示。自動狀態下,當屏體溫度超過設定值,監控界面將提示溫度過高,電腦軟件系統將自動斷電,防止火宅。
4、消防監控,入侵檢測:屏體內裝有煙霧探測器,當屏內有火情發生時,電腦軟件界面上也將有相應的指示系統,同時系統將自動斷電。
5、空調、風機自動控制:屏內裝有配套的HWS-2AJ溫、濕度傳感器,控制室軟件可以設定開關空調或風機溫度,軟件智能開啟或關閉空調、風機。
6、防雷沖擊:配電柜里面裝有三相四級防雷模塊,打雷時可以自動關閉主回路。
正常工作條件
1、周?chē)諝鉁囟?5℃——40℃;
2、周?chē)諝鉁囟?4小時平均不超過35℃;
3、海拔:安裝地點的海拔不超過2000米;
4、大氣條件:大氣相對溫度在周?chē)諝鉁囟葹?0℃時,不超過50%;在相對較低溫度有較高的相對濕度;最濕月的月平均最大為90%;
5、污染等級:污染等級為3級;
6、安裝條件:防火、防水、安裝面與垂直面傾斜角度不超過正負5度;
7、沖擊振動:產品應安裝和使用在無明顯搖動、沖擊和擺動的地方;
操作方法:
1、面板上設有急停、手/自動開關,當轉換設置手動時,顯示屏通過手動按鈕上電;如果轉換開關設置自動時,電源管理卡通過PC機自動延時逐步上電;
2、空調、風機跟顯示屏分開上電,空調通過溫度傳感器感應智能上電;
3、如果顯示屏或風機出現故障,電源管理卡通過PV機產生反饋信號自動切斷電源。
8、LED高清視頻拼接處理器
應用說明:LED高清視頻處理器GF50采用新一代廣播級視頻處理技術,具有良好的視頻處理效果,瞬間無縫和淡入淡出功能滿足了高端顯示屏應用對信號切換效果的要求,畫中畫、畫外畫、高清字幕疊加以及多機級聯能力適用于更多復雜LED大屏顯示系統,本文將展示基于這些功能的解決方案。LVP920S最多可同時接入7路輸入源,并可通過面板按鍵進行無縫或淡入淡出切換。
單臺LVP920可實現畫中畫,畫外畫,高清字幕疊加,LOGO插入,摳像等功能
>>手機遠程監控系統方案
安防監控設備_安防監控系統_高清網絡攝像頭-北京航天信廣科技有限公司
